Представьте: вам нужно проложить новую трубу водопровода под оживленной трассой или кабель интернета под рекой. Если копать траншею, движение перекроют, асфальт придется восстанавливать, а на дне реки останется грязный ров.
Есть способ лучше. Горизонтально-направленное бурение (ГНБ) — это метод «закрытой» прокладки коммуникаций. Установка проходит под препятствием, словно крот, на глубине 5–10 метров, не разрушая поверхность.
Сегодня разберемся, как работает эта технология и почему она стала золотым стандартом в строительстве.
Есть способ лучше. Горизонтально-направленное бурение (ГНБ) — это метод «закрытой» прокладки коммуникаций. Установка проходит под препятствием, словно крот, на глубине 5–10 метров, не разрушая поверхность.
Сегодня разберемся, как работает эта технология и почему она стала золотым стандартом в строительстве.
1. Суть технологии: 3D-траектория под землей
Главное слово здесь — горизонтальная. Обычное бурение бьет строго вниз, а ГНБ позволяет менять угол наклона, обходить камни, существующие кабели и фундаменты.
Три кита технологии ГНБ:
Три кита технологии ГНБ:
- Прокол без траншеи. На поверхности остается только входной и выходной котлован. Асфальт, газоны и рельсы не трогают.
- Точность навигации. Оператор видит на экране точное положение буровой головы под землей (глубина, крен, угол поворота).
- Санация канала. Скважина сразу защищается бентонитовым раствором — он не дает стенкам обвалиться и выносит шлам.
Для сравнения: траншейный метод в 3-4 раза разрушительнее для городской инфраструктуры. ГНБ снижает затраты на рекультивацию до 90%.
2. Методика бурения: три этапа к идеальному каналу
Методика ГНБ — это не просто «засунул штангу и поехал». Это высокоточный алгоритм. Процесс делят на три фазы.
Этап №1. Пилотная скважина (Разведка)

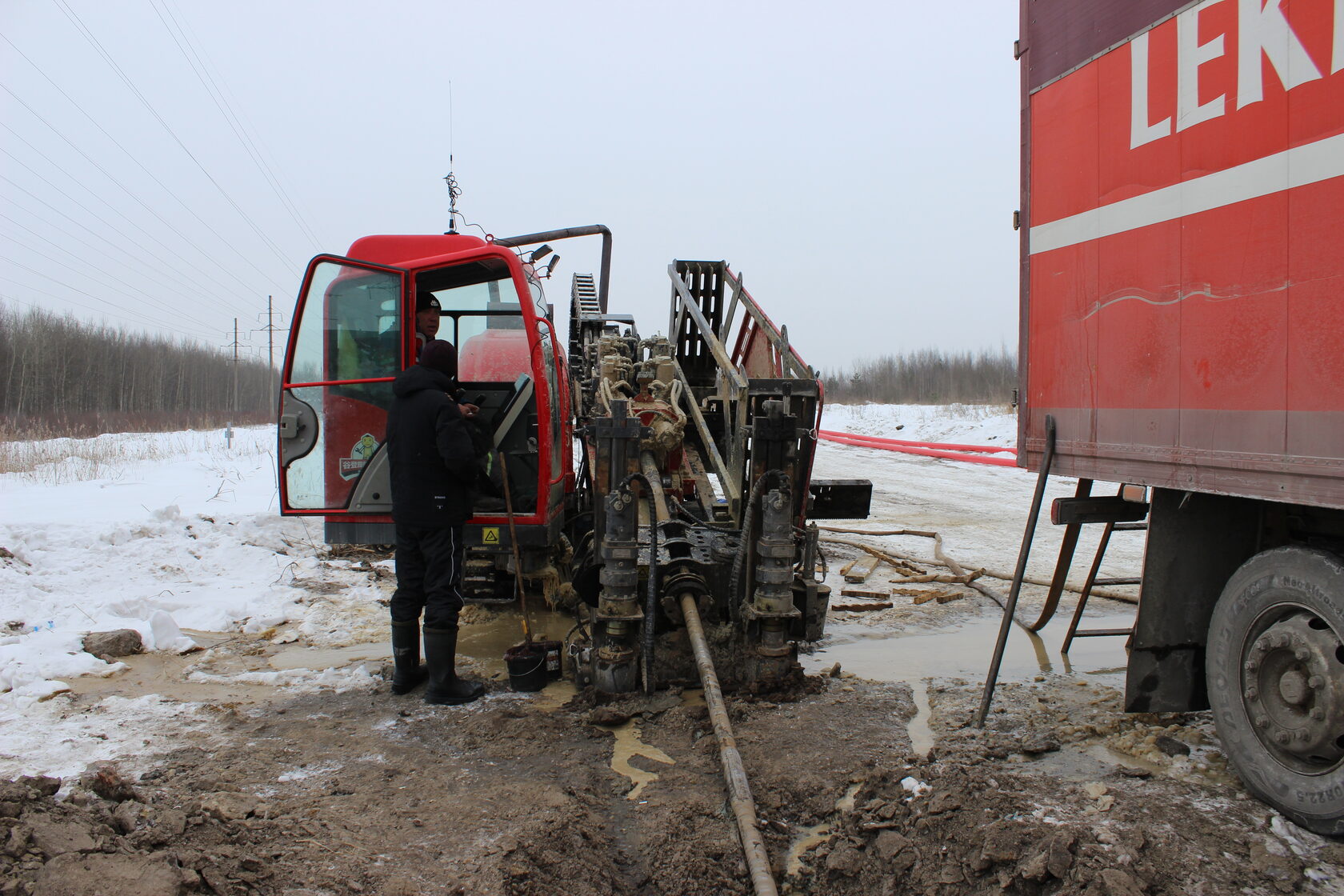

Буровая установка стартует под небольшим углом (8–20° к горизонту). Пилотная штанга с косым срезом на конце — это «игла». Она не бурит прямо, а скользит.
В этот момент локационная система (Walkover или магнитная) каждые 2–3 метра передает координаты. Задача: выйти точно в заданную точку на другой стороне.
- Если штангу вращать — она едет прямо.
- Если вращение остановить — ее косой наконечник упирается в грунт, и траектория меняется (так проходят повороты).
В этот момент локационная система (Walkover или магнитная) каждые 2–3 метра передает координаты. Задача: выйти точно в заданную точку на другой стороне.
Этап №2. Расширение скважины (Зенкерование)
Диаметр пилотной штанги — 50–100 мм. А нам нужно провести трубу диаметром 300 мм или даже 1 метр. Логика проста: расширить канал.
На место буровой головы накручивают расширитель (зенкер). Его тянут обратно, измельчая грунт и продавливая стенки. Расширители меняют несколько раз, наращивая диаметр ступенями:
1-й проход: с 100 мм до 200 мм.
2-й проход: до 400 мм.
3-й проход: до нужного размера + 20% (запас на пучение грунта).
На место буровой головы накручивают расширитель (зенкер). Его тянут обратно, измельчая грунт и продавливая стенки. Расширители меняют несколько раз, наращивая диаметр ступенями:
1-й проход: с 100 мм до 200 мм.
2-й проход: до 400 мм.
3-й проход: до нужного размера + 20% (запас на пучение грунта).
Этап №3. Протяжка трубопровода (Финал)
Финальный аккорд. К расширителю прикручивают вертлюг (чтобы труба не вращалась), а за ним — полиэтиленовую (ПЭ) или стальную трубу.
Расширитель идет вперед, а труба аккуратно затягивается в готовую ванну из бентонитового раствора.
Расширитель идет вперед, а труба аккуратно затягивается в готовую ванну из бентонитового раствора.
Важно: раствор в ГНБ — это не просто смазка. Он держит свод скважины от обвала и охлаждает буровую голову. Готовят его из бентонитовой глины и воды на специальных узлах смешивания.
3. Где применяется ГНБ? (Кейсы)
Технология незаменима там, где открытая копка запрещена или нерентабельна:
По нормам:
По выгоде:
По нормам:
- Под железными дорогами (запрещены вибрация и осадка путей).
- Под федеральными трассами (без согласования перекрытия).
- Под реками, каналами, оврагами.
- В охранных зонах метро и ЛЭП.
По выгоде:
- Прокладка канализации в частном секторе (не нужно рушить заборы и сады).
- Замена теплотрасс в центре городов (дворы остаются чистыми).
- Укладка футляров под газ и нефть.
4. Плюсы и ограничения: честный разбор
Почему заказчики выбирают ГНБ:
О чем нужно знать заранее:
- Экологичность — не уничтожаются деревья и верхний слой почвы.
- Скорость — переход длиной 100 метров проходит за 1 рабочий день.
- Не зависит от погоды — снег, дождь или мороз не мешают подземным работам.
- Высокая точность — обходим существующие коммуникации с зазором 1–2 метра.
О чем нужно знать заранее:
- Каменистые грунты — требуются алмазные коронки и растут затраты.
- Плывуны и плывунные пески — сложно управлять траекторией.
- Ограничение по диаметру — более 1200 мм уже экономически выгоднее щитовой проходки.
- Радиус изгиба — полиэтиленовая труба не согнется круче определенного радиуса (обычно от 50 до 200 метров).
5. Краткий словарь бурильщика (чтобы понимать тендеры)
Бентонит
Глина, из которой варят буровой раствор.
Шлам
Вымытый размолотый грунт (выглядит как жидкая грязь на выходе).
Вертлюг
Устройство, которое не дает полиэтиленовой трубе скручиваться при буксировке.
Локатор
Оператор с наземным приемником, следящий за головой.
Забуривание
Начальный этап входа штанги в грунт под углом.
Вывод
Горизонтально-направленное бурение — это не просто способ проложить трубу. Это технология, которая спасает городскую эстетику, бюджет на восстановление и чужое время. Если вы стоите перед выбором: рвать траншею через весь квартал или сделать аккуратный прокол под землей — ГНБ даёт ответ, который очевиден для всех, кроме лопаты и экскаватора.
Нужен проект или расчёт стоимости прокола? Оставьте заявку, и мы подберем установку под ваш грунт и диаметр.
Нужен проект или расчёт стоимости прокола? Оставьте заявку, и мы подберем установку под ваш грунт и диаметр.
