При горизонтально-направленном бурении (ГНБ) каждый градус имеет значение. Угол входа и выхода буровой штанги — это не просто цифры в паспорте установки, а главный фактор, определяющий целостность существующих подземных коммуникаций и срок службы будущей трубы. Разбираемся, какой угол считается оптимальным, почему нельзя бурить вертикально вниз и как не порвать соседний кабель.
1. Что такое угол бурения и какие они бывают?
В технологии ГНБ используют три ключевых типа углов:
Важно понимать: при ГНБ нельзя бурить строго вертикально (90 градусов). Это не позволяет создать плавную дугу и приводит к заклиниванию штанги.
- Угол входа (пилотной скважины): Это отклонение оси бурового инструмента от горизонтальной плоскости на старте. Обычно составляет от 8 до 20 градусов.
- Угол выхода: Наклон штанги при возвращении на поверхность. Чаще всего равен углу входа (симметричный профиль).
- Угол перегиба (набора кривизны): Изменение направления в теле грунта. Критический параметр для безаварийной работы.
Важно понимать: при ГНБ нельзя бурить строго вертикально (90 градусов). Это не позволяет создать плавную дугу и приводит к заклиниванию штанги.
2. Миф об угле 45°: почему острые углы опасны?
Многие новички думают: «Чем круче киркой зайду в землю, тем быстрее достигну нужной глубины». Это грубая ошибка.
Почему малый угол (менее 8-10°) — это плохо:
Почему большой угол (более 20-25°) — это катастрофа:
Золотая середина: Большинство производителей установок ГНБ рекомендуют рабочий диапазон 10–18 градусов.
Почему малый угол (менее 8-10°) — это плохо:
- Огромный радиус: Вам потребуется очень длинная «разгонная» площадка.
- Риск выхода на поверхность: Штанга может пробить грунт раньше времени (так называемый «кит»).
Почему большой угол (более 20-25°) — это катастрофа:
- Эффект «собачьей ноги»: Резкий излом скважины. Труба ПНД при протяжке испытывает запредельные нагрузки на растяжение с изгибом.
- Затирание бурового раствора: В крутом повороте шлам не вымывается, инструмент клинит.
Золотая середина: Большинство производителей установок ГНБ рекомендуют рабочий диапазон 10–18 градусов.
3. Математика: расчет радиуса изгиба трубы
Вы не можете выбрать угол входа произвольно. Он жестко привязан к минимальному радиусу изгиба вашей полиэтиленовой трубы (ПНД).
Правило: Чем толще труба, тем длиннее должна быть дуга (и тем положе угол старта).
Пример расчета для трубы ПЭ 100 SDR 11 (диаметр 110 мм):
Минимальный радиус изгиба такой трубы обычно составляет 40-50 диаметров (ок. 5 метров).
Чтобы опуститься на глубину 3 метра, соблюдая этот радиус, ваш угол входа должен быть 11–13 градусов.
Если вы зададите угол 20°, труба сложится как перочинный нож — случится гофр (залом стенок), который порвет трубу еще до окончания работ.
Правило: Чем толще труба, тем длиннее должна быть дуга (и тем положе угол старта).
Пример расчета для трубы ПЭ 100 SDR 11 (диаметр 110 мм):
Минимальный радиус изгиба такой трубы обычно составляет 40-50 диаметров (ок. 5 метров).
Чтобы опуститься на глубину 3 метра, соблюдая этот радиус, ваш угол входа должен быть 11–13 градусов.
Если вы зададите угол 20°, труба сложится как перочинный нож — случится гофр (залом стенок), который порвет трубу еще до окончания работ.
4. Практический чек-лист: как проверить угол на объекте?
Вы можете стоять возле установки и контролировать процесс без теодолита. Вот 3 профессиональных признака правильного угла:

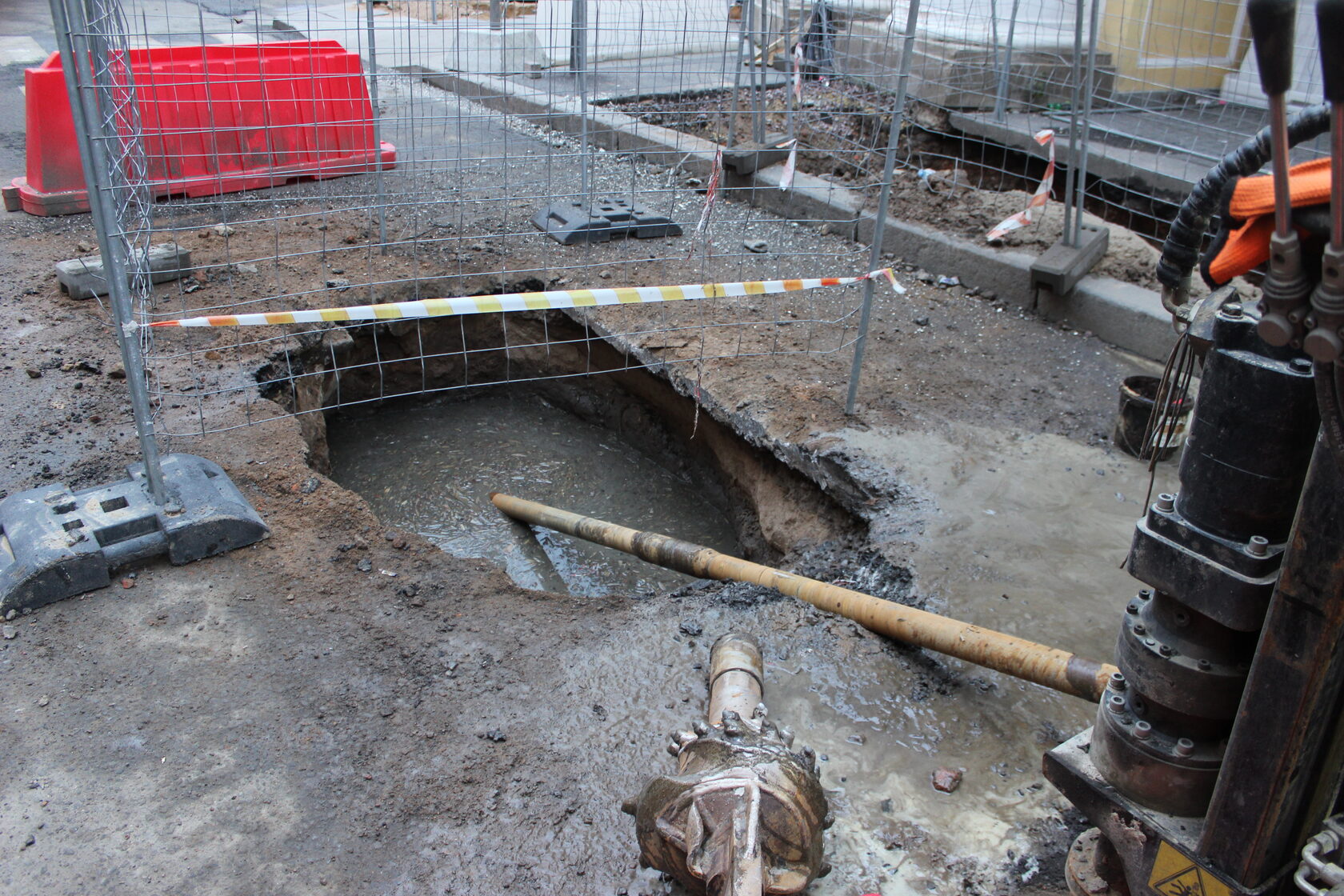

- Стабильность штанги. Первые 3 метра штанга не прыгает по поверхности, а плавно уходит в грунт.
- Давление подачи. На малом угле (10-12°) буровой двигатель входит мягко. Если на угле 15° нужно включить турборежим — грунт слишком твердый для такого наклона.
- Контроль обратной промывки. При верном угле буровой раствор выходит из приямка равномерно, без фонтанирования.
5. Риски ошибок в градусах (памятка заказчику)
Если подрядчик нарушает угол бурения, результат будет плачевным:
Вывод: Доверяйте геологии и ПО
Современные установки ГНБ должны работать с системами слежения. Если бригада выставляет угол «на глазок» (подкладывая кирпич под раму) — бегите от такой компании.
Профессиональный подход при идеальном угле выглядит так:
Помните: ГНБ — это ювелирная работа под давлением тонн грунта. Правильный угол экономит не деньги на старте, а нервы и бюджет на финише.
Профессиональный подход при идеальном угле выглядит так:
- Расчет траектории в софте (здесь должен быть скриншот расчета привязки к рельефу).
- Плавный вход (8-12° для твердой глины, до 18° для мягкого суглинка).
- Постоянный мониторинг реального положения головы (координаты x, y, z).
Помните: ГНБ — это ювелирная работа под давлением тонн грунта. Правильный угол экономит не деньги на старте, а нервы и бюджет на финише.
Нужен индивидуальный расчет параметров бурения под ваш грунт? Оставьте заявку, и мы смоделируем идеальную траекторию.
