Полиэтилен низкого давления (ПНД) прочно занял место лидера на рынке трубопроводных систем. Водопровод, канализация, газоснабжение, защитные кожухи для кабеля — сфера его применения безгранична.
Но долговечность всей системы зависит только от одного фактора: насколько правильно выполнена сварка ПНД труб. Слабое соединение сведет на нет все преимущества полимера.
В этой статье мы разберем, как из отдельных отрезков создать монолитную, герметичную магистраль, работающую десятилетиями.
Но долговечность всей системы зависит только от одного фактора: насколько правильно выполнена сварка ПНД труб. Слабое соединение сведет на нет все преимущества полимера.
В этой статье мы разберем, как из отдельных отрезков создать монолитную, герметичную магистраль, работающую десятилетиями.
Почему именно сварка?
ПНД трубы нельзя склеить стандартными составами, а резьбовые соединения не обеспечивают нужной герметичности под давлением. Единственный надежный способ — неразъемное сварное соединение.
В основе технологии лежит принцип термопластичности: полиэтилен размягчается при нагреве, молекулы материала проникают друг в друга (диффузия), и после остывания образуется шов, который прочнее самой трубы.
Выделяют два основных метода: стыковая сварка и сварка электромуфтами (терморезистивная).
В основе технологии лежит принцип термопластичности: полиэтилен размягчается при нагреве, молекулы материала проникают друг в друга (диффузия), и после остывания образуется шов, который прочнее самой трубы.
Выделяют два основных метода: стыковая сварка и сварка электромуфтами (терморезистивная).

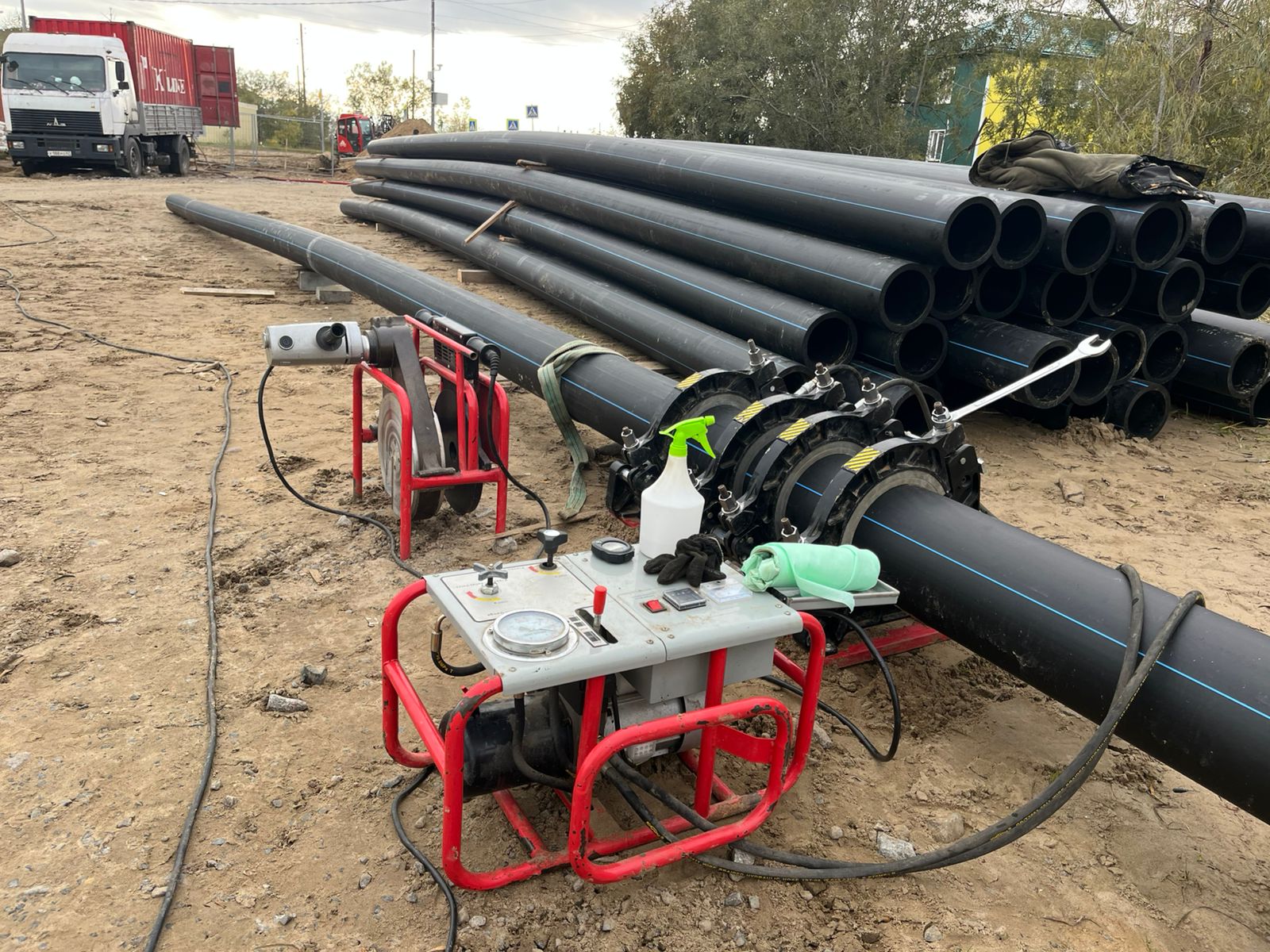

1. Стыковая сварка ПНД труб (Для прямых участков)
Этот метод хорош для прямолинейных участков большой длины и диаметра (от 50 мм и выше). Торцы труб нагреваются о горячую зеркальную плиту, расплавляются и под давлением прижимаются друг к другу.
Этапы технологии (для профессионала это база, но клиент должен знать сложность):
Важно: При стыковой сварке нельзя допускать перекоса осей труб. Допустимое смещение — не более 10% от толщины стенки.
Этапы технологии (для профессионала это база, но клиент должен знать сложность):
- Подготовка: Труба жестко фиксируется в торцевателе (центраторах сварочного аппарата). Геометрия — залог успеха.
- Механическая обработка: Специальным торцевателем (чистовиком) снимается оксидная пленка и искалеченный слой. Поверхность должна получиться идеально шероховатой.
- Выравнивание: Проверяется отсутствие зазора между торцами.
- Нагрев: Между торцами заводится нагревательное зеркало. Полиэтилен плавится заданное время (зависит от диаметра и толщины стенки).
- Осадка: Плита убирается, торцы с усилием смыкаются. На стыке образуется характерный грат (наплыв).
- Охлаждение: Трубы держат в неподвижном состоянии под давлением до полной кристаллизации шва.
Важно: При стыковой сварке нельзя допускать перекоса осей труб. Допустимое смещение — не более 10% от толщины стенки.
2. Сварка электромуфтой (Для труднодоступных мест)
Когда трубу не провернуть, нет места для громоздкого аппарата или нужно соединить раструб (ПНД фитинг с закладным нагревателем) — используется электромуфтовая сварка.
Здесь роль нагревательного элемента выполняет спираль, встроенная внутрь муфты.
Алгоритм работы:
Плюс метода: Идеальное соединение в условиях траншеи, монтаж тройников и отводов там, где стыковая сварка невозможна.
Здесь роль нагревательного элемента выполняет спираль, встроенная внутрь муфты.
Алгоритм работы:
- Скарификация: Зачистка поверхности трубы наждачной бумагой (специальным скребком). Обязательно удалить верхний окисленный слой.
- Фиксация: Труба вставляется в муфту до упора. Важно исключить попадание влаги на место сварки.
- Сварка: К клеммам муфты подключается сварочный аппарат (инвертор). Он сканирует штрих-код на муфте (или вводятся параметры вручную) и автоматически подает напряжение.
- Технологическая пауза: По завершении нагрева муфта остывает. В это время нельзя нагружать соединение, смещать или охлаждать водой.
Плюс метода: Идеальное соединение в условиях траншеи, монтаж тройников и отводов там, где стыковая сварка невозможна.
Главные враги сварного шва ПНД
Даже дорогое оборудование не спасет, если пренебречь правилами. Самые частые ошибки:
- Влага и грязь. Полиэтилен гигроскопичен в расплавленном виде. Вода на торце вызовет паровые пузыри — шов будет хрупким.
- Решение: Хранить трубы с заглушками, протирать торцы перед сваркой.
- Сквозняк и низкая температура. При сварке на улице (ниже -15°C) зону нагрева нужно защищать экранами от ветра.
- Недостаточная зачистка. Пленка окисла (глянец) на ПНД не плавится при низких температурах. Ее нужно снимать механически до матового состояния.
Контроль качества: Как проверить сварщика?
Заказчику не обязательно лезть в аппаратуру, достаточно визуального осмотра:
Разрушающий контроль (вырезание образцов) проводится на старте работ (сварка первого стыка) и при возникновении сомнений.
- Для стыкового шва: Грат (валик) должен быть цельным по окружности, без подрезов и трещин. Его высота примерно равна высоте самого шва. Не должно быть черных точек или пузырей.
- Для муфты: На торцах муфты должны выступить небольшие валики расплава (контрольные усы).
Разрушающий контроль (вырезание образцов) проводится на старте работ (сварка первого стыка) и при возникновении сомнений.
Заключение
Технология сварки ПНД труб — это не магия, а точная инженерия, доступная каждому при соблюдении регламента. Выбирая между дешевой быстрой сваркой «на глаз» и технологически правильной пайкой, помните: экономия на стыке обернется затратами на ремонт (или штрафами за утечку воды/газа).
